1. Ürün:
Koruyucu hydrauic timsah makas:
Bu Q43-800 koruyucu hidrografik timsah makas esas olarak küçük ölçekli metal işleme tesisi ve hurda metal geri dönüşüm istasyonu için geçerlidir. 800mm uzun kesme bıçağı ile donatılmış, büyük kesme kuvveti ile gerçekleştirir. Hidrolik cihaz tarafından tahrik edilen bu makine, güvenli performans ve kolay kullanım sunar. Ayrıca, ayak vidasız montajda mevcuttur. Çalışma alanında güç kaynağı yoksa, bu ürün hem zaman hem de iş gücü tasarrufu sağlayan dizel motorla çalıştırılabilir.
Bu timsah makasının avantajı, tüm kaynak bağlantılarının tüm üretim prosesinde füzyon kaynağı ile işlenmesidir. Yapılandırılmış cıvatalar diğer benzer ürünlere kıyasla daha yüksek mukavemet standartlarına uygundur. Bu makine, vardiya başına yaklaşık 3 ila 5 ton malzeme kesebilir. Müşterilerin taleplerine göre, bu ana şasi ve hidrolik ünite tek bir makineye entegre edilmiştir. Bu nedenle, bu ürün, yer tasarrufu sağlar ve nakliye ve işletme için uygundur. Ayrıca bu ürün hakkında bilgi, satış grubumuzla iletişime geçerek elde edilebilir.
2. Teknik Parametreler:
YOK HAYIR | Q43-800 Guardian hydrauic timsah makas - Teknik Özellikleri | ||
1 | En büyük kesme kuvveti (ton) | 800KN | |
2 | Kesim silindir inme | 240mm | |
3 | Çalışma masası yüksekliği | 790mm | |
4 | Dakikada frekans (kez) | 8 ~ 12 | |
5 | Blede uzunluğu | 800mm | |
6 | En Büyük Blade Açılışı | 340mm | |
7 | Hidrolik sistem basıncı | 21MPa | |
8 | Toplam güç | 7.5kW | |
9 | elektromotor | tip Y132M-4 | Miktar 1 parça |
Anma hız 1440rpm | Güç 7.5 kW gücünde doğru / 10HP | ||
10 | Hidrolik pompa | tip 25YCY14-1B | Miktar 1 parça |
Nominal deşarj 25 mi / r | Nominal basınç 31.5MPa | ||
11 | Makinenin genel boyutu | 2200 × 900 × 1600 mm |
SN. | Hurda adı | Hurda boyutu | Miktar. |
1 | Yuvarlak çubuk | φ40 mm | 1 PARÇA. |
2 | Kare bar | 35 × 35 mm | 1 PARÇA. |
3 | Açı çubuğu | 40 × 40 × 4 mm | 3 PARÇA. |
4 | Çelik levha | 14 × 125 mm | 1 PARÇA. |
3. Açıklama:
Bu Q43 serisi timsah makasları çoğunlukla geri dönüştürülmüş metal işleme tesislerinde, kazınmış araçların sökülme alanında, eritme ve döküm alanlarında ve diğer endüstrilerde uygulanır. Çelik kesimi, yuvarlak çelik, kare çelik, köşebent demir, I çelik, levha çelik ve çelik boru gibi farklı şekillerde ve çeşitlendirilmiş atık yapısal metallerde soğuk kesim yoluyla kalifiye fırın yüküne işleyebilir. Uygun cihazlarla eklenmiş olan ürünümüz, haddehanedeki küçük boyutlu çelik kesimi için uzunluk kesme ekipmanı olarak çalışabilir.
4. İnşaat
Timsah makasının standart yapısında ana şasi ve hidrolik istasyon ayrılmıştır. Burada, ana şasi kesme bıçağı tutucusundan, kesme silindiri ile hareket ettirilen bıçak hareket dirseğinden, tutma silindiri tarafından tutulan tutma plakasından, ayarlama tertibatından vb. Oluşmaktadır. Standart olmayan küçük makineye gelince, ana şasi ve hidrolik müşterinin istediği gibi entegre edilebilir. Ayrıca, sıkıştırma silindiri kesme koşullarına bağlı olarak çıkarılabilir.
Operasyon modu
Özel tasarım müşterilerin ihtiyaçları ile uyumludur. Bu makine, manuel besleme cihazı, tek kesme veya otomatik sürekli kesme sistemi için manuel kesme sistemi uygulayabilir. Küçük boyutlu makinede, ayak pedalı kontrol için kullanılabilir.
5. Özellikler
1. hidrolik sürücü varsa, bu timsah kesme, güvenli, güvenilir ve manipülasyon için uygun.
2. Bıçak açılma uzunluğu 400mm, 600mm, 700mm, 800mm, 1000mm, 1200mm, 1600mm ve 1800mm dahil olmak üzere değişir. Kesme kuvveti, 63 ton ila 500 ton arasında değişen sekiz sınıfa ayrılır. Kullanıcılar, çalışma ölçeğine ve kesme gereksinimlerine göre belirli bir aralıkta makineyi farklı kuvvet ve bıçak açıklığı boyutuyla seçebilir.
3. Makineyi kurmak için ayak cıvatalarına gerek yoktur.
4. Güç kaynağının olmadığı yerde, ekipman dizel motor tarafından beslenebilir.

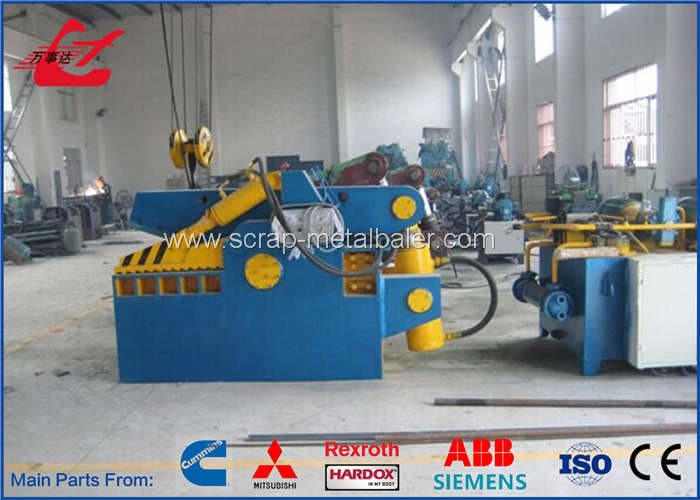

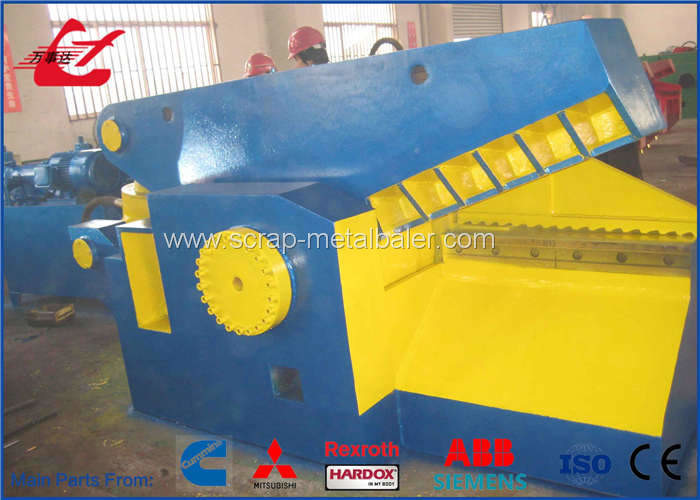

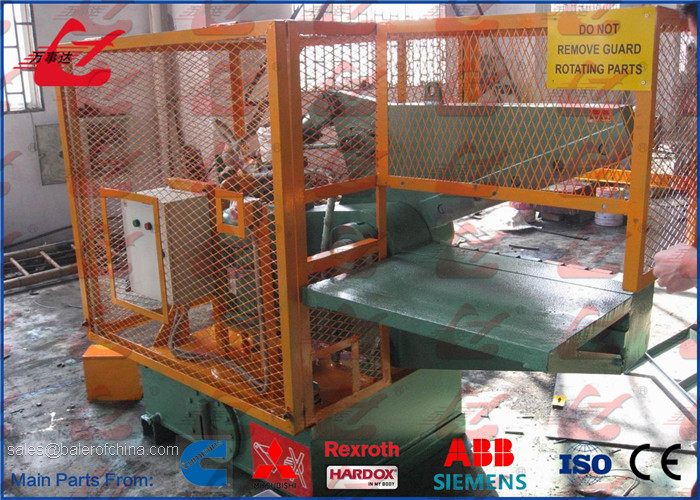

6. Fotoğraflar:
